Как ПРАВИЛЬНО установить бойлер? Детальная инструкция и лайфхаки.

👉 В этой статье мы подготовили 6 простых шагов, следуя которым, вы быстро и легко сможете установить бойлер в квартире, ванной или частном доме. Все что для этого нужно – придерживаться инструкции и потратить примерно 1 час времени!

Примечание! Если вы, никогда не держали в руках инструмент, но хотите сократить расходы на установку бойлера, поверьте нашему опыту, дешевле для кармана и собственных нервов нанять профессионалов.🙂

Ведь установить бойлер с нуля гораздо дешевле, чем переделать некачественно выполненную работу. И уж тем более выгоднее заплатить специалисту, чем покупать новый водонагреватель, если ваш выйдет из строя из-за не правильной установки.

Чувствуете в себе уверенность в предстоящей работе? Тогда эта статья для вас! Приступаем к работе! 👌

Шаг первый: подготовка инструмента и материалов

Перед тем, как приступить к работе, нужно подготовить инструмент и расходные материалы необходимые для установки. Также, обратите внимание на комплектацию выбранного или уже купленного бойлера. К примеру, водонагреватели Willer укомплектованы набором для монтажа – дюбеля и крючки, а все приборы имеют электрический шнур и вилку. Да-да, именно шнур и вилку. Может показаться странным, но много известных производителей поставляют технику без кабеля, не говоря уже о наборе для установки. 🙁

Для установки нам понадобится:

  • дрель или перфоратор;
  • молоток;
  • сверло по бетону или кирпичу;
  • сверло по плитке (если стены обложены плиткой);
  • уровень, рулетка, карандаш;
  • плоскогубцы и гаечный ключ;
  • фум-лента или гель-герметик для соединений труб;
  • предохранительный клапан (как правило идет в комплекте с бойлером);
  • трубка для отвода воды с клапана;
  • тройник 1/2 дюйма – 3шт;
  • шаровый кран 1/2 дюйма – 3шт;
  • гибкие шланги 1/2 дюйма – 2шт;
  • электрический шнур (сечение 1,5 или 2,5 мм²) и вилка (если нету в комплекте);
  • анкерные болты или дюбеля и крючки для монтажа;
  • дифавтомат 16 А (если нужен);
  • редуктор давления 1/2 дюйма (защищает бойлер от повышенного давления в системе);

И так, пол дела сделано, все что нужно мы собрали, осталось дело за малым – установка! 😛

Шаг второй: выбор места для установки

Чтобы выбрать место установки, в первую очередь нужно понять где есть возможность подключится к водопроводу. Если таких мест несколько, мы рекомендуем ставить бойлер как можно ближе к стояку и смесителю. Связано это с лучшей энергоэффективностью и меньшей длиной подводящих труб. Чем ближе бойлер, тем меньшие теплопотери при транспортировке горячей воды по трубе.

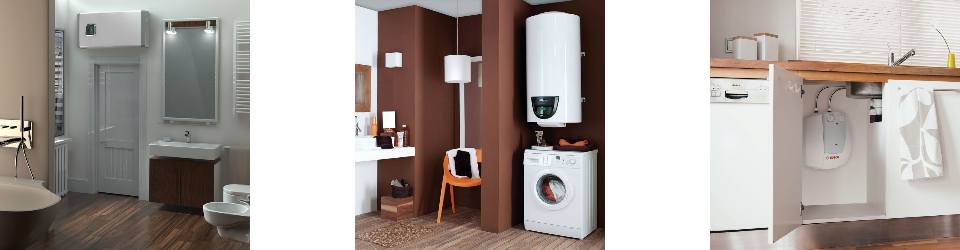

По сути, в квартире есть всего 4 места где можно установить бойлер (не считая уж совсем экзотических, как например: балкон или гардероб):

Шаг третий: установка на подготовленное место

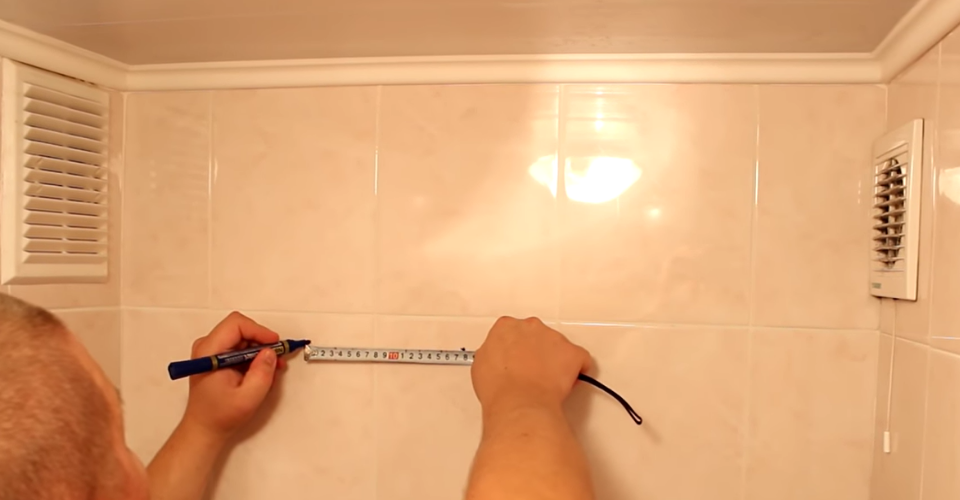

Перед началом сверления отверстий под крючки, еще раз рулеткой промеряйте подготовленное место. Расстояние от бойлера до стены по бокам должно быть не менее 2-3 см, от потолка 8-10 см. А снизу достаточно места для подвода труб и свободного доступа к защитной крышке для обслуживания.

YouTube-канал Мастер Плюс

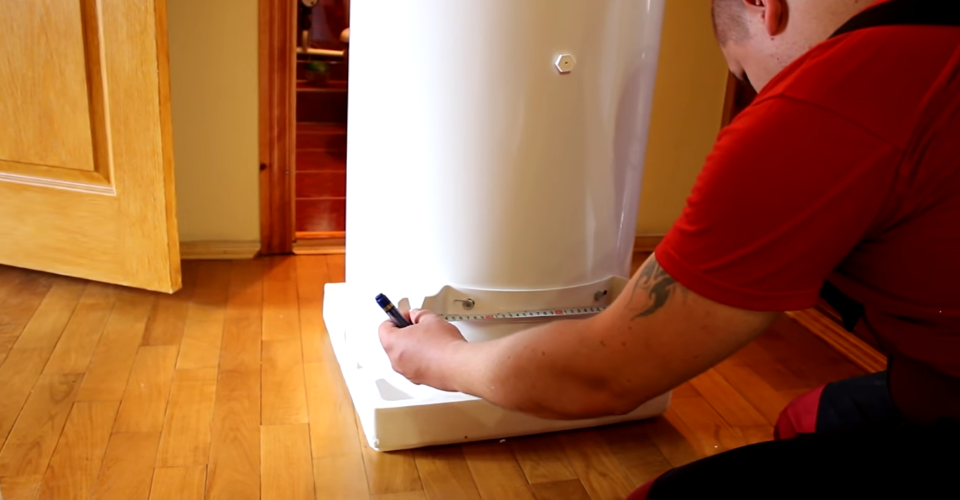

В комплектации большинства бойлеров есть шаблон для монтажа, используйте его для разметки отверстий. Если такового нету, не беда – измеряем расстояние между центрами на крепежной планке и переносим эти размеры на нашу стену.

YouTube-канал Мастер Плюс

Также, не забываем, что разметку под сверление дыр нужно делать исключительно под уровень.

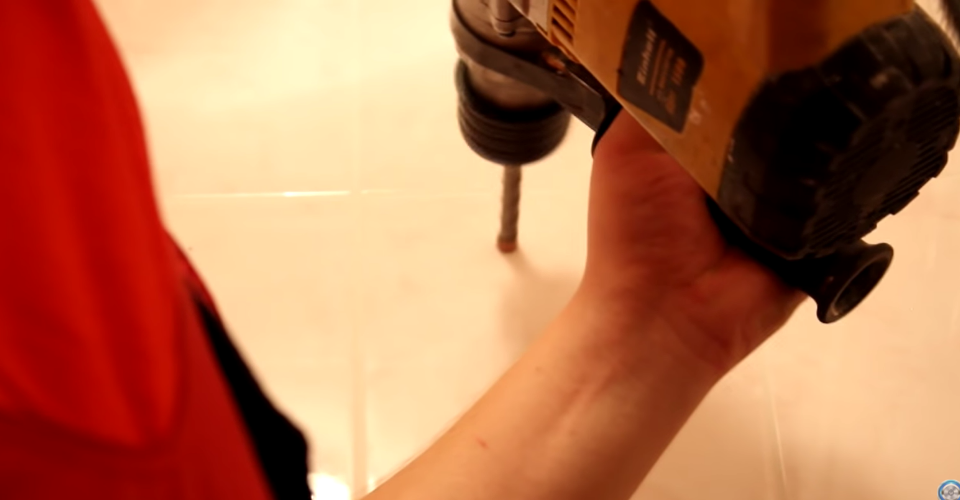

Если в ванной есть плитка, сверлить ее нужно специальным сверлом для плитки, пройдя ее, берем бур по бетону или кирпичу и делаем отверстия. Вставляем дюбеля и крючки или анкерные болты и закручиваем их ключом.

YouTube-канал Мастер Плюс

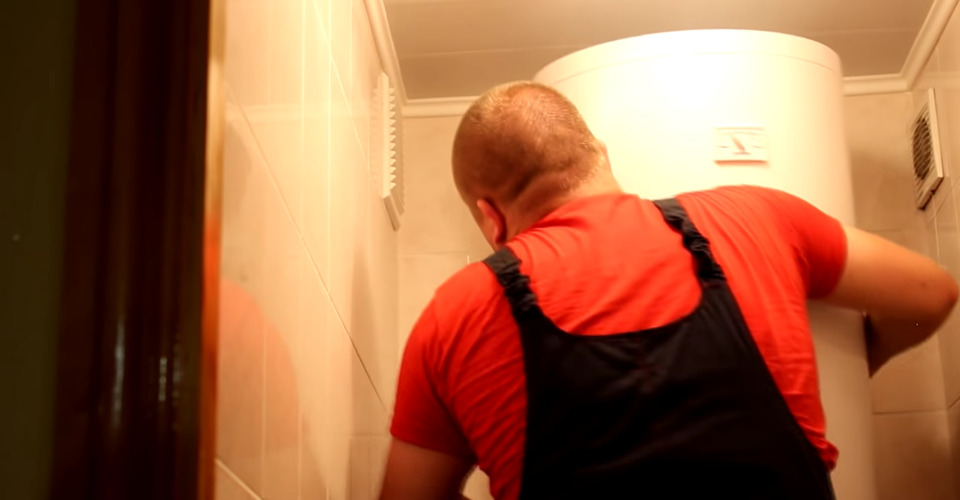

Навешиваем бойлер на монтажные крюки и уровнем проверяем нету ли отклонений. Если бойлер будет висеть не ровно, могут появиться воздушные пробки, что приведет к сгоранию тэна.

YouTube-канал Мастер Плюс

Примечание! Водонагреватели вертикального монтажа можно устанавливать только вертикально! Если бойлер имеет универсальный монтаж, вывод патрубков при установке горизонтально будет с левой стороны, переворачивать его на правую сторону строго запрещено! В противном случае сгорит нагревательный элемент!👍

Шаг четвертый: подключение к системе водоснабжения

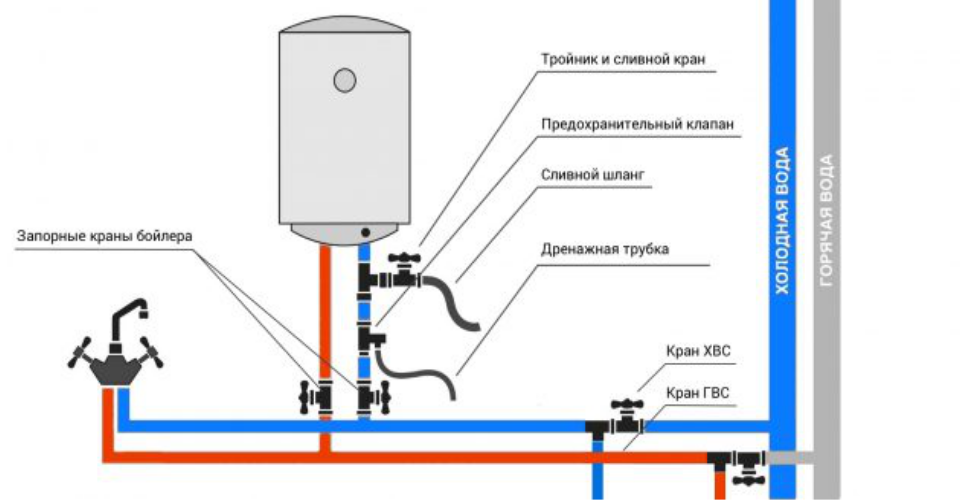

На изображении показана схема разводки труб и подключение к системе водоснабжения. Для подсоединения можно использовать разные варианты труб: металлопластиковые, полипропиленовые, декоративные алюминиевые (жесткое подключение) или обычные мягкие шланги из нержавейки.

Вариант мягких шлангов гораздо проще, не нужно паять пластик или резать металлические трубы. Но, при резких скачках давления с ними могут возникать проблемы, есть вероятность протечки или прорыва. Чтобы этого избежать – ставим редуктор давления.

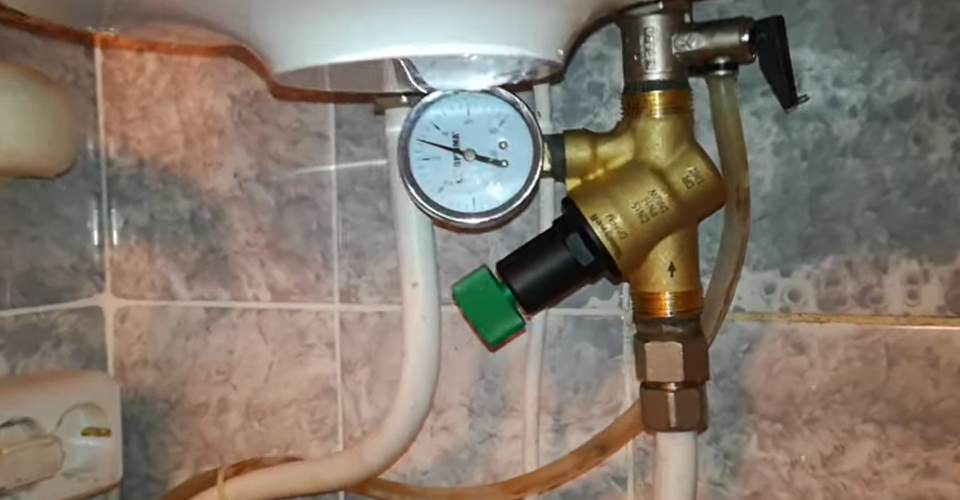

Как установить редуктор давления для бойлера

Коротко о том, зачем нужен редуктор – нормальное давление в системе водоснабжения 4 бара. Бывают случаи, особенно при сезонных профилактических работах, когда давление резко повышается до 10-15 бар. В такой ситуации, когда вы включаете воду, она с огромным давление поступает в бак бойлера и тот может попросту дать трещину в месте сварочного шва. Редуктор выравнивает повышенное давление до нормального в 4 бара, тем самым уберегает водонагреватель от гидроудара.

Вариантов установки может быть несколько:

  • На входе в сам бойлер:
    • схема такая: патрубок холодной воды → тройник → предохранительный клапан (к нижнему отводу тройника) → шаровый кран (на боковой выход тройника) → редуктор → шланг;
  • На трубу холодной воды:
    • схема такая: патрубок холодной воды → тройник → предохранительный клапан (к нижнему отводу тройника) → шаровый кран (на боковой выход тройника) → шланг → редуктор;
  • На общий стояк:
    • в данном случае редуктор ставиться на весь стояк холодной воды, сразу после счетчика;

С редуктором разобрались, приступаем к подключению бойлера к водопроводу.👌

Подключение бойлера к стояку.

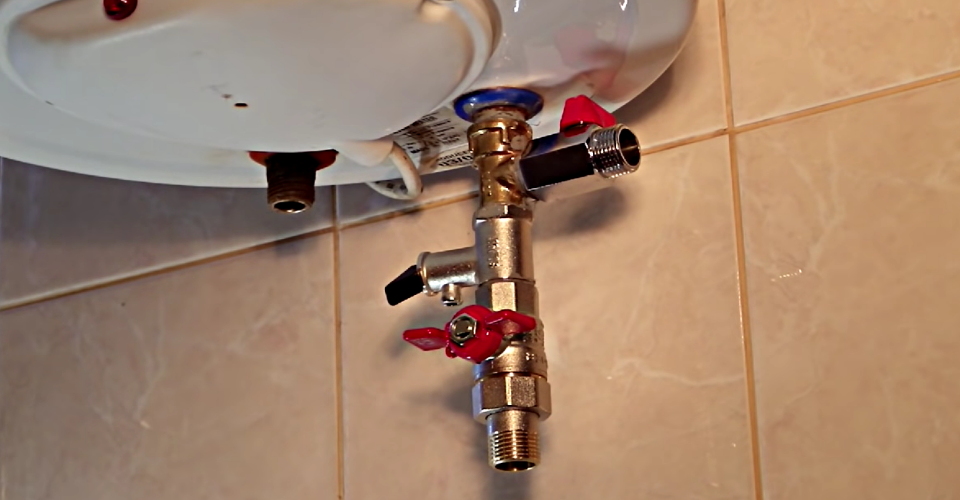

На патрубок синего цвета накручиваем тройник, на нижний выход тройника предохранительный клапан, а на боковой – кран для удобного слива воды. Не забываем поставить редуктор, в удобном для вас месте.

Примечание! С носика предохранительного клапана иногда может капать вода, это стравливается избыточное давление. К носику можно подсоединить трубку и вывести ее в канализацию. 👍

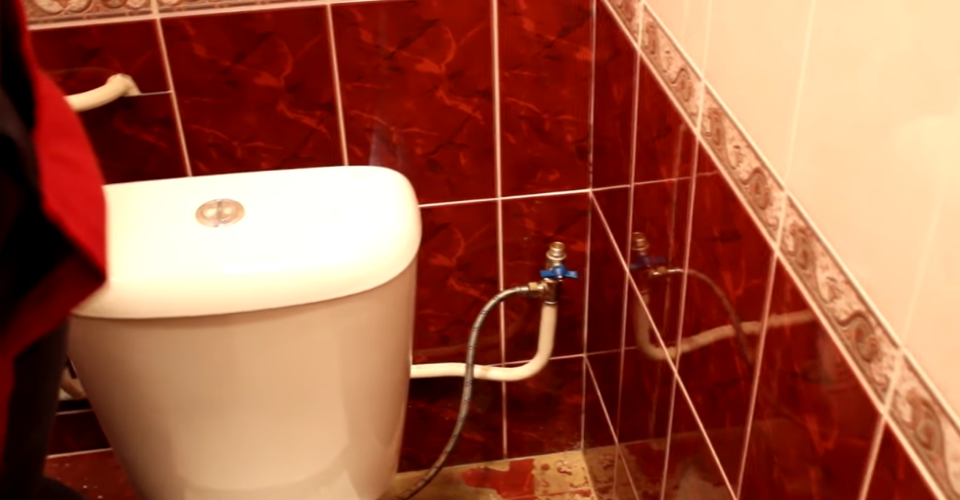

На стояк холодной воды устанавливаем тройник, на него шаровый кран, которым можно будет перекрыть подачу воды в бойлер. Соединяем кран на стояке и выход на бойлере.

Накручиваем на патрубок горячей воды кран, а на стояк горячей воды тройник и соединяем их между собой шлангом. Все резьбовые соединения обязательно нужно уплотнить ФУМ-лентой.

YouTube-канал Мастер Плюс

Подключение бойлера к смесителю.

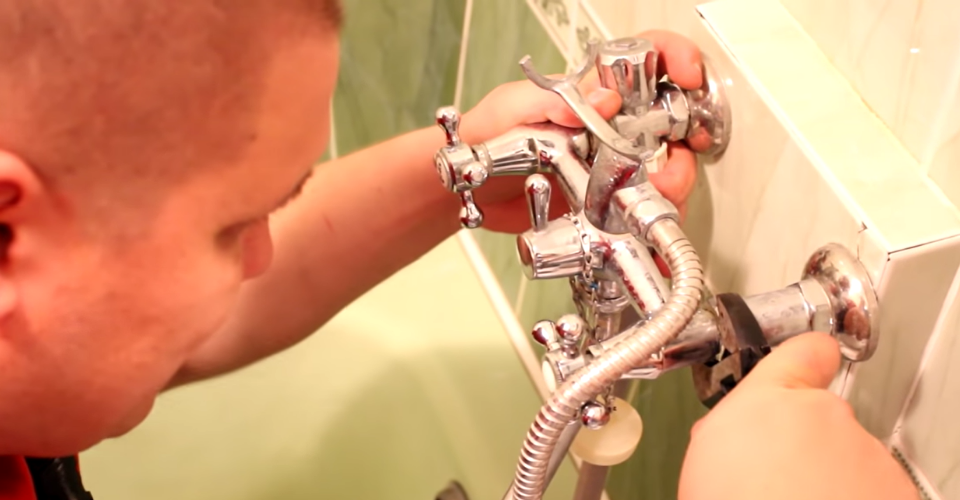

При невозможности подключиться к стояку, подсоединиться можно к смесителю. Устанавливаем тройники на штуцеры горячей и холодной воды умывальника, затем к тройникам подсоединяем подводку смесителя и бойлера.

YouTube-канал Мастер Плюс

Шаг пятый: подключение к электросети

Если в комплектации бойлера предусмотрен шнур и вилка, просто включите его в розетку с заземлением. В случае, когда есть шнур, но нету вилки – ее нужно будет установить.

Примечание! Если вам не хватает длины кабеля, чтобы включить его в розетку – ни в коем случае не удлиняйте его с помощью клемм или изоленты, это может привести к перегреву провода и воспламенении. Чтобы удлинить шнур, отсоедините его у основания бойлера и запитайте более длинный. 👍

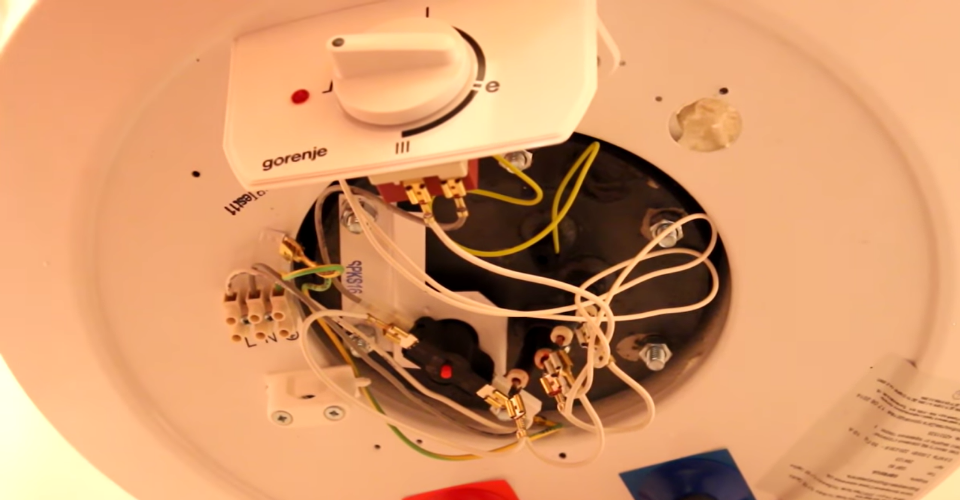

В случаях отсутствия кабеля, подключить его нужно будет самому – лучше всего через автомат напрямую к счетчику. Используем кабель сечением 1,5 – 2,5 мм².

YouTube-канал Мастер Плюс

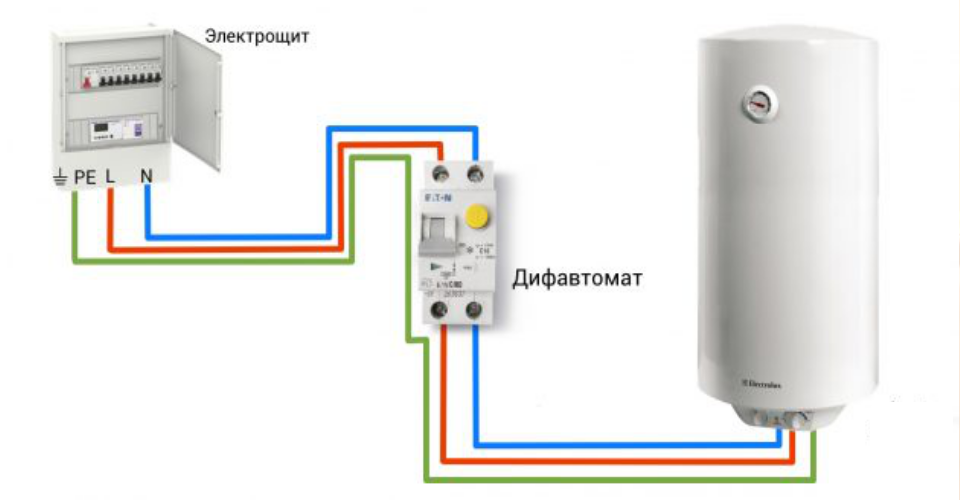

Проведите кабель от счетчика к бойлеру и подключите его через автомат. Перед началом работы обязательно обесточьте питание. Схема подключения ниже:

Шаг шестой: проверка работы бойлера

Не включайте бойлер, пока он полностью не будет наполнен водой, иначе может сгореть тэн. Для того, чтобы набрать в бак воду – перекрываем кран на стояке горячей воды, после чего открываем краны на входе и выходе бойлера.

Включите горячую воду на смесителе и подождите пару минут, когда струя будет ровная и без воздуха. Выключите воду и проверьте соединения на предмет протечек, если все в порядке – включаем питание бойлера!

Нету желания возиться с установкой? Сделаем это за вас!

Оставить заявку на монтаж бойлера

    Вопросы и ответы

    Если у вас есть минимальный опыт и знание дела - установка займет около 1 часа.
    При установке бойлера самостоятельно, гарантия будет действовать с момента производства. Чтобы отчет гарантийного периода начинался с даты установки, а не продажи - монтаж должен выполнять специалист сервисного центра, который сделает отметку в гарантийном талоне.
    Для поддержания гарантии, а также вашей безопасности и сохранности бойлера - необходимо установить редуктор давления.
    В среднем, на материал для подключения (трубы, краны, тройники и т.д.) нужно от 500грн. Финальная сумма очень индивидуальна и может отличаться в зависимости от сложности монтажа и места установки.
